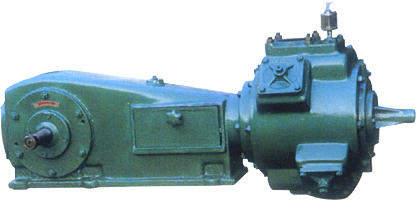

| 是获得粗真空的主要真空设备之一。广泛应用于化工、食品、建材等部门，特别是在真空结晶、干燥、过滤、蒸发等工艺过程中更为适宜。 |
|
| 性能及规格 Function & Specifications |
型号 参数 项目 |
W-50
(W3) |
W-70 |
W4-1 |
W-100
(W4) |
W-150 |
W5-1 |
WY-50
(W3) |
WY-100
(W4) |
WY-200
(W5) |
WY-150
(W4) |
W6-1
(W300) |
| 抽气速率L/S |
50 |
70 |
100 |
100 |
150 |
200 |
50 |
100 |
200 |
150 |
300 |
| 极限真空Kpa(TOrr) |
1.3(10) |
2.6(20) |
2.6(20) |
1.3(10) |
2.6(20) |
2.6(20) |
1.3(10) |
1.3(10) |
1.3(10) |
1.3(10) |
2.6(20) |
| 转速r/min |
300 |
364 |
530 |
200 |
300 |
430 |
300 |
200 |
200 |
235 |
285 |
| 配用电机型号 |
Y132S-4 |
Y160M-6 |
Y160M-4 |
Y160L-6 |
Y160L-6 |
Y200L2-6 |
Y132S-4 |
Y160L-6 |
Y200L3-6 |
Y160L-6 |
Y225M-6 |
| 配用功率Kw |
5.5 |
7.5 |
11 |
11 |
15 |
22 |
5.5 |
11 |
22 |
11 |
30 |
| 吸排气口直径 mm |
50 |
80 |
80 |
80 |
125 |
125 |
50 |
80 |
125 |
80 |
180 |
| 进出水口直径 |
1/2 |
1/2 |
1/2 |
3/4 |
3/4 |
3/4 |
1/2 |
3/4 |
3/4 |
3/4 |
3/4 |
| 气缸直径×径程 mm |
250×150 |
250×150 |
250×150 |
350×200 |
350×200 |
350×200 |
250×150 |
350×200 |
455×250 |
350×200 |
455×255 |
| 外形尺寸 mm |
长 |
1411 |
1490 |
1490 |
1780 |
1927 |
1812 |
1411 |
1780 |
2335 |
1780 |
2475 |
| 宽 |
625 |
508 |
508 |
767 |
633 |
659 |
625 |
767 |
1010 |
767 |
756 |
| 高 |
640 |
542 |
542 |
891 |
772 |
542 |
640 |
891 |
1162 |
891 |
1138 |
| 重量(不包括电动机)kg |
400 |
440 |
440 |
760 |
800 |
760 |
420 |
790 |
1520 |
790 |
3000 |
|
 |
|
|
