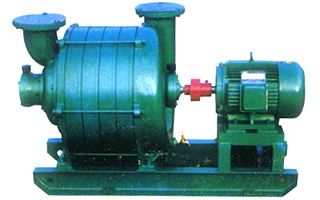

TLZ型离心式真空泵 |
 |
本型真空泵系多系离心结构。被吸气体在高速旋转的叶轮作用下产生离心力，逐级增压被排至泵外叶轮出口应对准中段气道中心。偏差较大时将影响泵的抽气量。装配及检修时务必注意，若有较大偏差必须调整。
泵的主要零件有：进风段、进风板、中段挡板、末级挡板、叶轮、轴、轴承架、油封箱等。泵由电机驱动。组成泵工作室的主要零件采用HT200铸铁，叶轮为铆接结构，轮芯采用HT200铸铁，叶片和前、后盖板均采用LY8硬铝，轴采用优质碳素钢制造，经调质处理，轴两端采用聚四氟石墨端面密封，轴承采用低噪音单列向心球轴承用锂基润滑脂润滑。
TLZ型泵系单吸多级分段式离心真空泵，用作抽吸或输送空气及物理、化学性质类似干空气的气体介质。适用于服装、冶金、造纸、水泥、纺织、化工、轻工等部分蒸气抽送等。 |
|
| 性能及规格 Function & Specifications |
型号 参数 项目 |
TLZ-9 |
TLZ-10 |
TLZ-12 |
TLZ-15 |
TLZ-18 |
TLZ-21 |
| 最大抽气量m 3 /min |
9 |
10 |
12 |
15 |
18 |
21 |
| 最大静压mmHg |
40 |
40 |
60 |
75 |
143 |
150 |
| 转速r/min |
2830 |
2830 |
3000 |
2900 |
3480 |
3480 |
| 泵的噪音dB(A) |
＜75 |
＜75 |
＜75 |
＜75 |
＜75 |
＜75 |
| 吸排气口径 |
G2" |
G2" |
ф92 |
ф125.ф130 |
ф125.ф130 |
ф125.ф130 |
| 配用轴承 |
|
|
|
Z409 |
Z409 |
Z409 |
| 配用功率kw |
0.75 |
1.5 |
3 |
5.5 |
15 |
15 |
整机重量
(含量机)kg |
38 |
45 |
380 |
540 |
640 |
700 |
外形尺寸mm
长×宽×高 |
740×370×380 |
810×370×380 |
770×654×590 |
1280×680×760 |
1365×1015×760 |
1385×1092×760 |
|
| |
|
|
|
